轨轮式天井钻机适用于有轨地下矿山的天井掘进，公称井径覆盖1.5 ~ 4m，最大井深达400m。

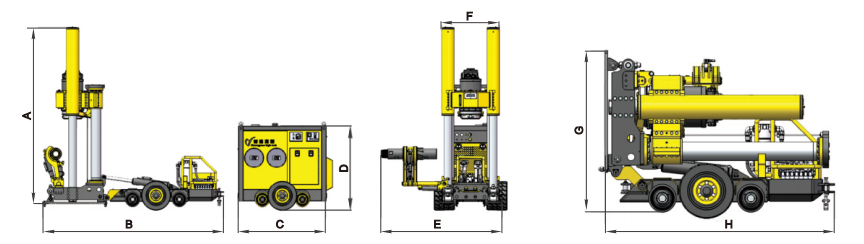

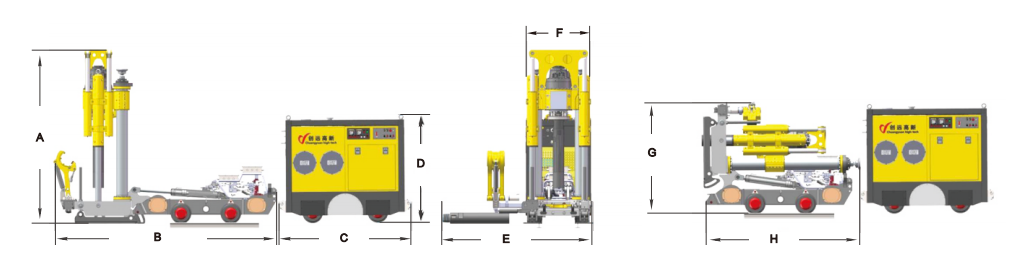

外形尺寸
| 机型 | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
主机 质量(t) |
泵站 质量(t) |
| CY-R60D(AT-1500) | 3200 | 3740 | 2000 | 1670 | 2546 | 1300 | 1845 | 2640 | 5.70 | 3 |
| CY-R80D(AT-2000) | 3610 | 3710 | 2000 | 1670 | 2100 | 1390 | 1740 | 2510 | 6.6 | 3 |
| CY-R120D(AT-3000) | 3800 | 4100 | 2220 | 1700 | 2865 | 1620 | 1750 | 2970 | 14 | 3.5 |
性能参数
| 项目 | 单位 | CY-R60D (AT-1500) | CY-R80D (AT-2000) | CY-R120D (AT-3000) | |
| 作业参数 | 公称井径 | mm | 1500 | 2000 | 3000 |
| 最大井深 | m | 200 | 400 | 400 | |
| 导孔直径 | mm | 216 | 241 | 280 | |
| 钻孔角度 | ° | 45 ～90（ 45 ～60需选配斜井组件 ） | |||
| 推进参数 | 推进力 | kN | 620 | 1017 | 2400 |
| 反提力 | kN | 1320 | 2425 | 4100 | |
| 推进行程 | mm | 1415 | 1450 | 1440 | |
| 回转参数 | 额定扭矩 | kN·m | 50 | 82 | 168 |
| 峰值扭矩 | kN·m | 60 | 94 | 192 | |
| 回转速度 | r/min | 0~40 | 0~30 | 0~24 | |
| 动力参数 | 主电机功率 | kW | 90 | 90 | 160 |
| 电压 | V | 标配380 ( 可选配660 / 1000 / 1140 ) | |||
| 频率 | Hz | 50 | 50 | 50 | |
| 系统额定压力 | MPa | 35 | 35 | 35 | |
| 液压油箱容积 | L | 500 | 500 | 560 | |
| 过滤精度 | μ m | 10 | 10 | 10 | |
