大直径天井钻机
型号：
CY-R276V(AT-7000L)
推进力：
6700kN
峰值扭矩：
1154kN.m
行走速度：
0~2km/h
我要询盘 查看电话
收藏
湖南创远高新机械有限责任公司
湖南 · 长沙
主营产品：智能型天井钻机、切割槽天井钻机、掘进台车、采矿台车、撬毛台车、破碎台车、潜孔钻机
进入店铺
详细参数
详情介绍
整机采用模块化设计，由动力车、主机和履带式搬运车三部分组成，结构紧凑，无需复杂繁琐的拆卸便可完成下井转场，转场运输便捷，低矮狭小空间等复杂条件下作业适应性好；搭载创新研发的闭式重载驱动系统，破岩能力可覆盖各种复杂地质岩层。

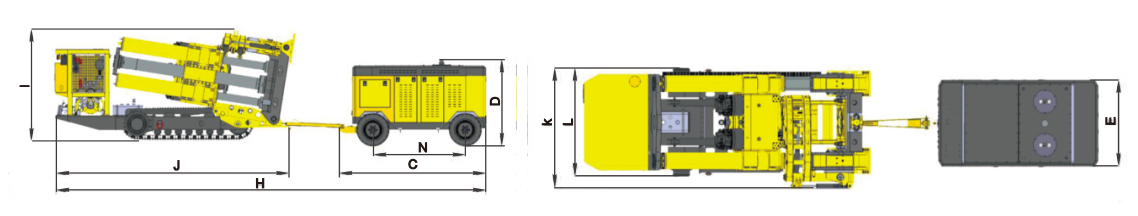

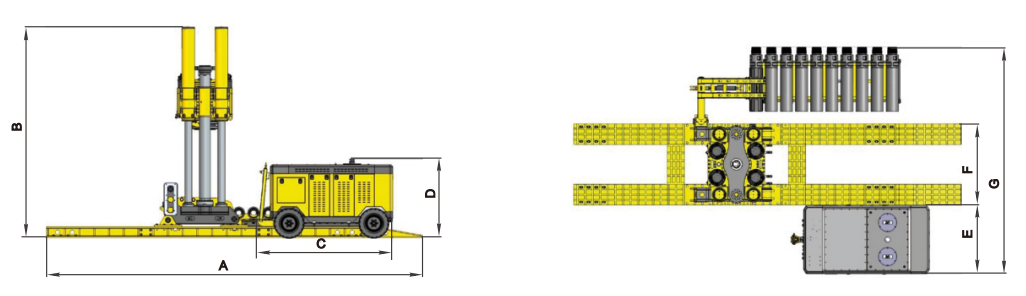

外形尺寸
| 机型 | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
| CY-R200V(AT-5000L) | 10250 | 5820 | 3600 | 2130 | 1800 | 2140 | 6000 | 10600 | 2732 |
| CY-R236V(AT-6000L) | 11450 | 5820 | 3650 | 2161 | 1800 | 2140 | 6000 | 10600 | 2732 |
| CY-R276V(AT-7000L) | 13500 | 5185-7940 | 3732 | 2145 | 2000 | 2700 | 7500 | 12500 | 3370 |
| 机型 | J (mm) |
K (mm) |
L (mm) |
M (mm) |
搬运车 质量(t) |
主机 质量(t) |
移动泵站 质量(t) |
合计 质量(t) |
| CY-R200V(AT-5000L) | 6010 | 2495 | 2250 | 2300 | 12 | 31 .8 | 6 .9 | 50 .7 |
| CY-R236V(AT-6000L) | 6010 | 2495 | 2250 | 2300 | 12 | 32 .5 | 6 .8 | 51 .3 |
| CY-R276V(AT-7000L) | 6836 | 2686 | 2600 | 2700 | 15 | 55 | 8 | 78 |
技术特点
- 大井径深井施工工艺
针对复杂条件下，大井径深井施工难度大、安全风险高等 问题，通过研究复杂地质条件下大井径深井施工工艺，研 发稳定导向装置与全岩性破岩钻具系统，建立施工工艺体 系，实现不同地质条件下大井径深井安全高效智能施工。
- 全岩性大井径掘进
基于大井径深井施工工艺，通过研发闭式重载驱动系统和 重载钻具系统，极大提升大回转扭矩和轴压，满足复杂条 件下全岩性大井径掘进需求。
性能参数
| 项目 | 单位 | CY-R200V(AT-5000L) | CY-R236V(AT-6000L) | CY-R276V(AT-7000L) | |
| 作业参数 | 公称井径 | mm | 5000 | 6000 | 7000 |
| 最大井径 | mm | 6000 | 7200 | 8000 | |
| 最大井深 | m | 600 | 600 | 1000 | |
| 导孔直径 | mm | 350 | 350 | 431 | |
| 天井角度 | ° | 90 | 90 | 90 | |
| 推进参数 | 推进力 | kN | 4200 | 4200 | 6700 |
| 反提力 | kN | 8600 | 8600 | 14000 | |
| 推进行程 | mm | 2195 | 2195 | 2755 | |
| 回转参数 | 额定扭矩（动态） | kN.m | 560 | 690 | 971 |
| 峰值扭矩（动态） | kN.m | 800 | 980 | 1154 | |
| 回转速度 | rpm | 0~28 | 0~22 | 0~20 | |
| 行走参数 | 行走速度 | km/h | 0~1.8 | 0~1.8 | 0~2 |
| 爬坡能力 | ° | 14 | 14 | 14 | |
| 离地间隙 | mm | 250 | 250 | 250 | |
| 柴油机功率 | kW | 96(国IV) | 96(国Ⅳ) | 154(国Ⅳ) | |
| 柴油箱容积 | L | 170 | 170 | 270 | |
| 动力参数 | 电机功率 | kW | 400 | 400 | 630 |
| 电压 | V | 380 / 660 / 1000 / 1140 | |||
| 液压系统 | 系统额定压力 | MPa | 35 | 35 | 35 |
| 液压油箱容积 | L | 655(泵站)+3 | 70(行走底盘) | 770(泵站)+450(行走底盘) | |
| 过滤精度 | μm | 10 | 10 | 10 | |
