中型掘进钻车宽1.3m，结构紧凑，转场运输方便，适用于中小型矿山巷道掘进和进路开采。
技术特点
- 向导式操作
搭载的iGO向导式操作系统通过沉浸式人机交互界面为操作手提供全方位的人机交互体验，界面采用简洁、形象、易懂的图形化界面语言，通过动画、语音、文字向导式交互方式让操作手可以更直观、高效地完成操作学习，实现“上机即上手”。
- 智能自主作业
通过搭载iDOS4.0智能作业系统和高精度炮孔定位系统，根据设定的孔网参数可实现一次定位完成整个掌子面的穿孔作业。
- 支持鸿蒙生态
基于鸿蒙数据存储和数据连接底座，实现鸿蒙设备和移动终端互联互通，矿山运维管理更便捷。

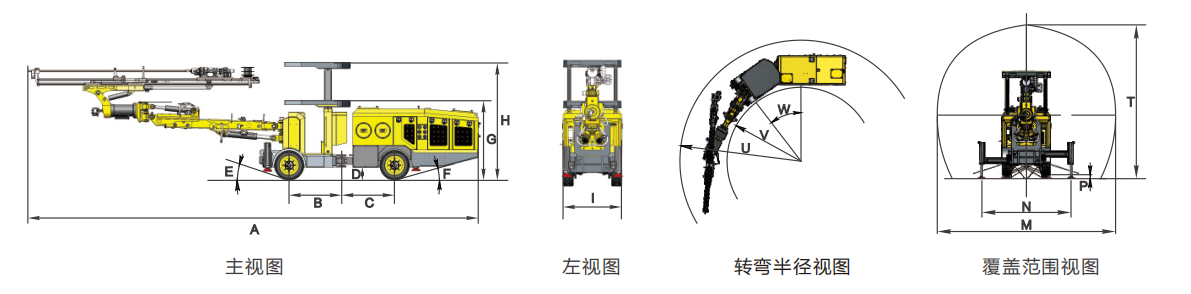

外形尺寸
| A(mm) | B(mm) | C(mm) | D(mm) | E(°) | F(°) | G(mm) | H(mm) | I(mm) |
| 10500 | 1252.5 | 1247.5 | 300 | 20 | 16 | 1885 | 2785 | 1300 |
| M(mm) | N(mm) | P(mm) | T(mm) | U(mm) | V(mm) | W(mm) |
| 5000 | 2040 | 170 | 5000 | 5800 | 3600 | 35 |
功能配置
| 系列 功能配置 |
T211 （标准版） |
T221 （电脑版） |
T231 （智能版） |
|
| 手动操控 | ○ | ○ | ○ | |
| 视距遥控 | ● | ● | ● | |
| iGO向导式操作系统 | ○ | ● | ● | |
| iDOS4 .0智能控制系统 | ○ | ○ | ● | |
| 支持鸿蒙生态 | ○ | ○ | ○ | |
| 集中润滑系统 | ○ | ○ | ○ | |
| 液压凿岩机 | 多福 | ○ | ○ | ○ |
| 安百拓 | ● | ● | ● | |
| 其他 | ○ | ○ | ○ | |
| 推进器 | 孔深3.3m | ● | ● | ● |
| 孔深3.9m | ○ | ○ | ○ | |
| 发动机 | 康明斯 | ○ | ○ | ○ |
| 玉柴 | ● | ● | ● | |
●标配 ○选配
备注：针对高寒、高海拔地区的客户，我们将为您制定一套完整的应对高寒、高海拔环境下使用的系统化解决方案。
性能参数
| 项目 | 单位 | 数值 | |
| 整机参数 | 质量 | t | 9.5 |
| 最大作业尺寸 | mm | 5000×5000 | |
| 凿岩机参数 | 钎尾 | / | T38 / R38 |
| 孔径 | mm | 42～76 | |
| 最大冲击功率 | kW | 18 | |
| 冲击频率 | Hz | 57 | |
| 冲击流量 | L/min | 93 | |
| 系统压力 | bar | 215 | |
| bar | rpm | 0～220 | |
| 最大回转扭矩 | N.m | 1050 | |
| 润滑耗气量 | L/min | 420 | |
| 冲洗水消耗量 | L/min | 40～120 | |
| 推进参数 | 推进量总长 | mm | 5310 |
| 钻杆长度 | mm | 3700 | |
| 推进力 | kN | 14 | |
| 钻孔深度 | m | 3.3 | |
| 行走参数 | 最大爬坡能力 | ° | 16 |
| 行走速度 | km/h | 0～5 | |
| 转弯半径 | mm | 3600（内） / 5800（外） | |
| 离地间隙 | mm | 300 | |
| 动力参数 | 电机功率 | kW | 55 |
| 电压 | V | 380 | |
| 电机转速 | rpm | 1480 | |
| 柴油机功率 | kW | 54 | |
