常规潜孔钻机CY-MD221
型号：
CY-MD211标准（自行式）
钻孔直径：
76~165mm
钻孔深度：
0~100m
钻杆长度：
我要询盘 查看电话
收藏
湖南创远高新机械有限责任公司
湖南 · 长沙
主营产品：智能型天井钻机、切割槽天井钻机、掘进台车、采矿台车、撬毛台车、破碎台车、潜孔钻机
进入店铺
详细参数
详情介绍
常规潜孔钻机可配置模块化柴动单元，柴油发动机转场更便捷，电机作业更节能环保。搭载低矮型推进器可适应低矮狭小空间穿孔作业。
技术特点
- 双向减震动力头
动力头与钻杆之间采用柔性连接，有效隔离冲击器的冲击和回转震动向钻机传递，作业可靠性更高。
- 新型捕尘罩
两级密封结构、罩体弹性压地等新型结构有效避免岩渣向钻机喷射，作业更安全。
- 作业范围广
360°环形作业，角度多变，孔径覆盖范围Φ76～Φ165mm。

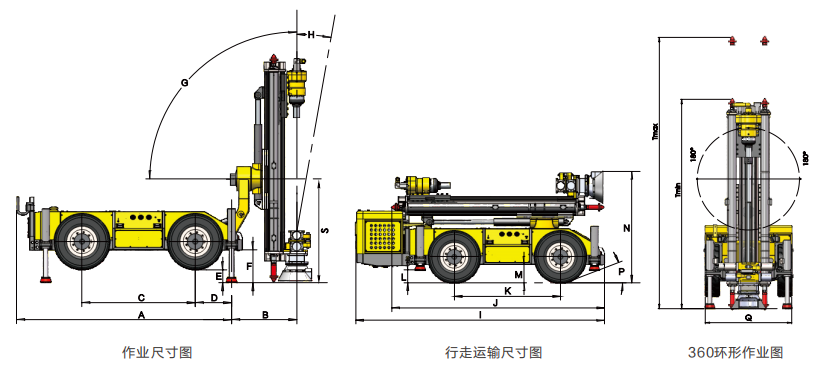

外形尺寸
| 项目 | CY-MD211标准 | CY-MD211低矮 | CY-MD211标准(自行式) | CY-MD211低矮(自行式) |
| Tmin(mm) | 3393 | 2800 | 3393 | 2800 |
| Tmax(mm) | 5223 | 4230 | 5223 | 4230 |
| 质量(t) | 4.5 | 4.2 | 5.5 | 5.2 |
| 长度(mm) | 3440 | 3440 | 3956 | 3956 |
| A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(°) | H(°) | I(mm) |
| 3340 | 929 | 1700 | 545 | 192 | 492 | 90 | 10 | 3956 |
| J(mm) | K(mm) | L(mm) | M(mm) | N(mm) | P(°) | Q(mm) | S(mm) |
| 3440 | 1700 | 209 | 300 | 1789 | 21 | 1400 | 1525 |
功能配置
| 系列 功能配置 |
CY-MD211标准 | CY-MD211低矮 | CY-MD211标准（自行式） | CY-MD211低矮（自行式） | |
| 视距遥控 | ● | ● | ● | ● | |
| 柴油动力包 | ○ | ○ | ● | ● | |
| 钻孔孔径 | 76~90mm | ○ | ○ | ○ | ○ |
| 90~115mm | ○ | ○ | ○ | ○ | |
| 110~135mm | ○ | ○ | ○ | ○ | |
| 136~155mm | ○ | ○ | ○ | ○ | |
| 钻杆长度 | 1.5m | ● | ○ | ● | ○ |
| 1m | ○ | ● | ○ | ● | |
| 冲击器规格 | 2寸 | ○ | ○ | ○ | ○ |
| 3寸 | ○ | ○ | ○ | ○ | |
| 4寸 | ○ | ○ | ○ | ○ | |
| 5寸 | ○ | ○ | ○ | ○ | |
| 6寸 | ○ | ○ | ○ | ○ | |
●标配 ○选配
备注：针对高寒、高海拔地区的客户，我们将为您制定一套完整的应对高寒、高海拔环境下使用的系统化解决方案。
性能参数
| 项目 | 单位 | 数值 | |
| 作业参数 | 气压 | Mpa | 0.6~2.4 |
| 孔径 | mm | 76~165 | |
| 孔深 | m | 0~100 | |
| 角度 | ° | -10~90 | |
| 回转参数 | 额定扭矩 | kN.m | 4.5 |
| 峰值扭矩 | kN.m | 7.2 | |
| 回转速度 | rpm | 0~28 | |
| 推进参数 | 推进力 | kN | 0~81 |
| 反提力 | kN | 0~81 | |
| 推进行程 | mm | 标配：1865 选配：1365 | |
| 行走参数 | 行走速度 | km/h | 0~2.5 |
| 最大爬坡能力 | ° | 14 | |
| 离地间隙 | mm | 209 | |
| 动力参数 | 电压 | V | 标配：380 （选配：660 / 1000 / 1140） |
| 电机功率 | kW | 22 | |
| 柴油动力 | kW | 36 | |
