技术特点
- 单次凿岩深度深
采用复合加长型推进器设计，凿岩炮孔深可达6m。
- 掏槽、凿岩协同作业
三臂独立控制，掏槽、掘进同步协同作业。
- 作业范围广
采用双推进器设计，凿岩覆盖断面广。

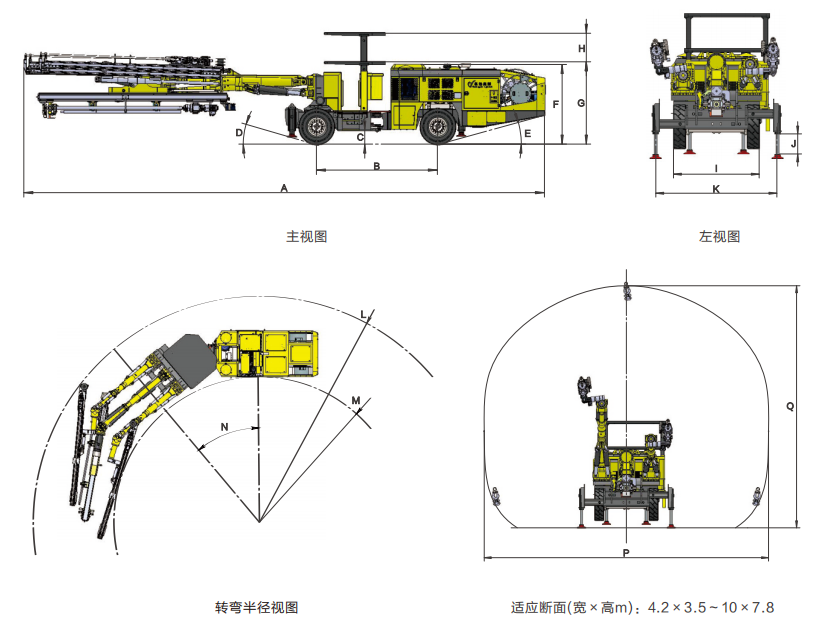

外形尺寸
| A(mm) | B(mm) | C(mm) | D(°) | E(°) | F(mm) | G(mm) | H(mm) | I(mm) |
| 15697 | 3810 | 442 | 16 | 16 | 2600 | 3500 | 900 | 2200 |
| J(mm) | K(mm) | L(mm) | M(°） | N(°） | P(mm) | Q(mm) | S(mm) | T(mm) |
500 |
3134 | 8500 | 4000 | 40 | 10000 | 7800 | 4200 | 3500 |
性能参数
| 项目 | 单位 | 数值 | ||
| 掏槽 | 掘进（复合梁） | |||
| 凿岩机参数 | 钎尾 | / | T60 | R38/T38 |
| 孔径 | mm | 127~180 | 38~64 | |
| 最大冲击功率 | kW | 35 | 18 | |
| 最大回转扭矩 | N.m | 2285 | 1050 | |
| 推进梁参数 | 总长 | mm | 5310 | 4910 |
| 钻孔深度 | mm | 6300 | 6000 | |
| 推进力 | kN | 20 | 15 | |
| 掘进钻臂参数 | 推进补偿 | mm | 1800 | |
| 推进梁翻转 | ° | 360 | ||
| 钻臂俯仰 | ° | -25/55 | ||
| 行走参数 | 柴油机功率 | kW | 96 | |
| 离去角 | ° | 16 | ||
| 接近角 | ° | 16 | ||
| 最大爬坡能力 | ° | 14 | ||
| 行走速度 | km/h | 3.7 | ||
| 电气系统 | 主机功率 | kW | 55/75 | |
| 电压 | V | 1000 | ||
| 频率 | Hz | 50 | ||
| 液压系统 | 最大系统压力 | bar | 250 | |
| 液压油箱容积 | L | 480 | ||
| 过滤精度 | μm | 10 | ||
| 供水系统 | 电机功率 | kW | 7.5 | |
| 最大流量 | L/min | 400 | ||
| 供气系统 | 额定功率 | kW | 11 | |
| 最大流量 | L/min | 1970 | ||
