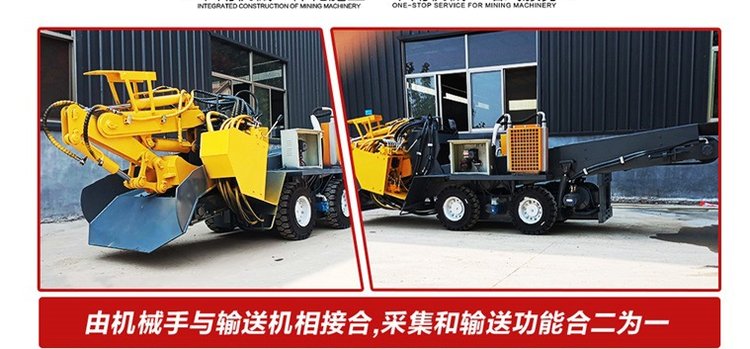

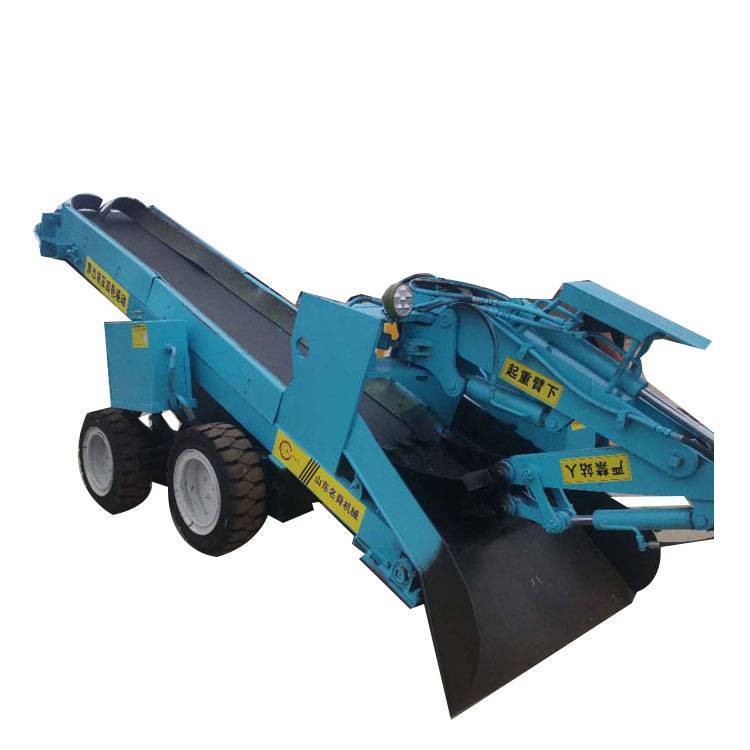

山东名舜机械制造有限公司ZWY 系列轮式挖掘输送机具有液压行走、挖掘采集、输送、装车、清底五

种功能，其主要由电动机（柴油机）、液压系统、挖掘装置、行走装置、输送卸料装置和电气控制系统等

部分组成。整车液压系统由一台7.5/11/15KW 电动机为动力带动齿轮油泵， 液压油经油箱--齿轮油泵-

-多路换向阀--执行元件—回到油箱，通过多路阀四个控制手柄实现对液压装置控制。液压泵将电动机

的动力传递给液压马达、液压缸等执行元件，推动挖掘、行走装置工作，从而完成各种作业。挖掘装置

由回转机构、大臂、小臂、铲斗等部分铰接而成； 大臂起落、回转，小臂伸缩和铲斗采集、装料都用

往复式双作用液压缸控制。液压行走装置是通过液压马达的旋转，经分动箱，传动轴，驱动车轮旋转，

采用四轮驱动，液压马达具有前行，后退，自动刹车三种功能。输送卸料装置由输送机构完成，其输送

架由液压缸控制升降达到装车卸料高度，输送架前部下降时可将前轮支起，集料口与矿石接触更紧密，

运行更稳定。输送带宽度为500--1000mm,传送速度为900mm/秒，输送带由一台4KW 电动滚筒驱动

（或由液压马达驱动输送滚筒）。电气控制系统由漏电断路器、按钮、接触器，实现对电动机的控制；

机前、机后配有照明灯，确保人身和设备的安全。
