JD-2.5
型号：
JD-2.5
直径：
Φ620
宽度：
80
减速器速比：
42.24
我要询盘 查看电话
收藏
徐州徐矿矿山机械设备有限公司
江苏 · 徐州
主营产品：绞车、调度绞车、双速绞车、运输绞车、回柱绞车、张紧绞车
进入店铺
详细参数
详情介绍
一、JD-2.5调度绞车的用途
jd-2.5调度绞车（JD-40调度绞车）和JD-1.6调度绞车都分为防爆型和非防爆型两种。同属于jd调度绞车。
防爆型配以防爆电机和防爆电器，适用于矿井井下调度矿车只用。
非防爆型配以非防爆电机和非防爆电器，适用于矿山地面，冶金矿场，建筑工地等惊醒调度、提升物料和搬运工作。
二、JD-2.5调度绞车（jd-40调度绞车）的主要技术参数
我厂生产四种规格的调度绞车，分别是JD-1型、JD-1.6型、JD-2.5型和JD-4型。这四种绞车属于同一系列产品，其中JD-1型和JD-1.6型结构和工作原理完全相同。
调度绞车参数：
调度绞车主要用途及适用范围：
调度绞车主要适用于矿井巷道中拖运矿车及其它辅助搬运工作，也可使用于回采工作面和掘进工作面装载站上调度编组矿车。
我厂生产四种规格的调度绞车，分别是JD-1型、JD-1.6型、JD-2.5型和JD-4型。这四种绞车属于同一系列产品，其中JD-1型和JD-1.6型结构和工作原理完全相同。
调度绞车参数：
JD-2.5调度绞车参数：
外层钢丝绳静张力：25KN
绳速（m/s）：1.31
容绳量绳径（mm）：18.5
绳长（m）：500
滚筒尺寸（直径×宽度）(mm)：Φ620×580
总减速比：42.24
外型尺寸（长×宽×高）(mm)：1830×1794×1390
绞车重量（包括电动机）（kg）：2500
隔爆电动机型号：YBJ-40
功率（KW）：40
转数（r/min）：1470

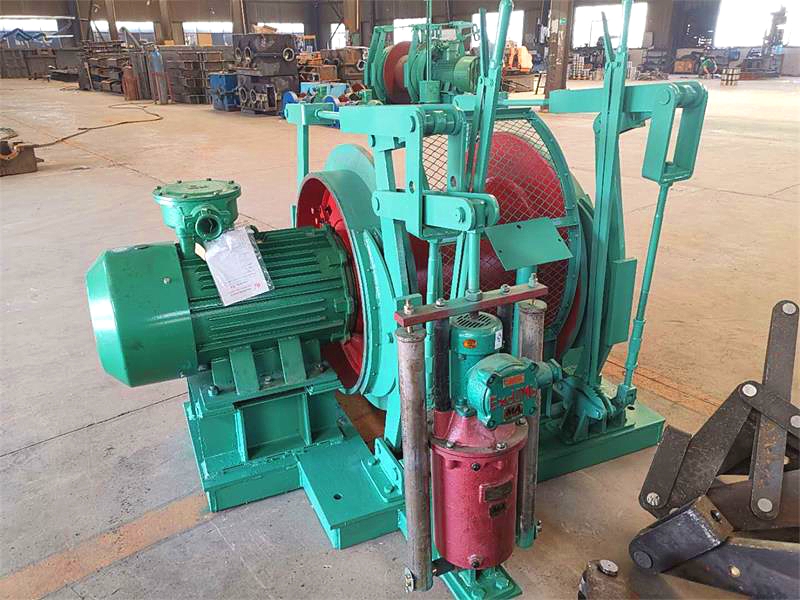

JD-2.5调度绞车的主要部件如下：1.滚筒及行星齿轮传动装置。2.煞车装置。3.托架与轴承支架。4.底座。5.电动机。
绞车采用了两组内齿轮传动副和一组行星轮系传动。
调度绞车主要特点是：设计合理，结构紧凑，操作方便，维修简单，使用范围广，安全可靠。
徐矿矿山机械欢迎您来选购。
三、JD-2.5调度绞车（JD-40调度绞车）结构特点与工作原理
（一）JD-2.5调度绞车（JD-40调度绞车）的结构特点：
JD-2.5调度绞车（JD-40调度绞车）在结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒，左端支承在左支架上，右端支承在右支架上。电动机采用法兰盘式固定在左支架上。JD-2.5调度绞车传动系统图如下：
JD-2.5调度绞车（JD-40调度绞车）传动系统图
（二）JD-2.5调度绞车（JD-40调度绞车）的工作原理：
电机齿轮带动左端的小齿轮架上的一堆小行星齿轮旋转，由于小内齿轮是固定不动的，所以小行星齿轮除了作自转外，还要围绕电机齿轮公转，即带动了小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心之轮也旋转，于是带动了大齿轮架上的一对大行星齿轮转动，此时可有如下三种情况。
1、如果左刹车闸刹住卷筒，右刹车闸松开，此时卷筒被刹住，大齿轮架因与卷筒相连接，也不旋转，大行星齿轮不作公转，只有自转，同时带动大内齿轮空转。重物因卷筒静止被停留在某一位置，此为停止状态。
2、如果左刹车闸松开，右刹车闸刹住大内齿轮，大行星齿轮除作自转外，还要作公转，于是带动了大齿轮架旋转，卷筒因与大齿轮架相连接，也旋转起来，即可进行调度、牵引之用，此为工作状态。
3、如果左右两边的刹车闸均松开，重物便借助于自重下滑，带动了卷筒反转，此为下放状态。此时大内齿轮架也反转，大行星齿轮即自转又反转，大内齿轮也旋转。
