适用范围：
适合于从较厚料层和较大粒度矿石、煤炭、焦炭、石灰石等含铁件较多的场合中除去铁磁性异物。
技术特点：
1.磁路采用计算机模拟设计，透磁深度大，磁力强。
2. 内部采用电工专用树脂浇注，自冷式全密封结构，防尘.防雨、防盐雾、耐腐蚀。
3.自动卸铁、维护简便、滚筒腰鼓形结构，具备皮带自动纠偏功能，特制全密封轴承座，可实现长期无故障运行。
4.产品配套性好，整流设备功能齐全，具有手动和集控功能，能满足多种场合的使用要求。
5.可有效吸除混杂在非磁性物料中0.1～50公斤的铁磁性物质。
主要技术参数：
|
型号 参数 项目 |
冷却方式 |
适用 带宽 mm |
额定悬 挂高度 H mm |
额定高度处 磁感应强度 mT |
励磁功率KW |
驱动电机功率KW |
主 要 尺 寸 mm |
重量 kg |
|||||
|
A |
B |
C |
D |
E |
F |
||||||||
|
RCDD-6 |
自然冷却 |
650 |
200 |
≥70 |
≤3 |
1.5 |
2320 |
1105 |
738 |
955 |
805 |
486 |
1190 |
|
RCDD-8 |
800 |
250 |
≥70 |
≤4 |
2.2 |
2475 |
1253 |
752 |
1250 |
1001 |
537 |
1740 |
|
|
RCDD-10 |
1000 |
300 |
≥70 |
≤6.5 |
3 |
2780 |
1550 |
833 |
1365 |
1193 |
650 |
2695 |
|
|
RCDD-12 |
1200 |
350 |
≥70 |
≤8.5 |
4 |
3085 |
1713 |
898 |
1660 |
1433 |
658 |
3820 |
|
|
RCDD-14 |
1400 |
400 |
≥70 |
≤10 |
4 |
3420 |
1972 |
915 |
1930 |
1633 |
710 |
5400 |
|
|
RCDD-16 |
1600 |
450 |
≥70 |
≤14 |
5.5 |
3680 |
2143 |
1100 |
2100 |
1857 |
750 |
6870 |
|
|
RCDD-18 |
1800 |
500 |
≥70 |
≤16.5 |
7.5 |
3910 |
2420 |
1240 |
2310 |
2137 |
1060 |
9085 |
|
|
RCDD-20 |
2000 |
550 |
≥70 |
≤21.5 |
7.5 |
4270 |
2670 |
1260 |
2580 |
2408 |
1100 |
10200 |
|
|
型号 参数 项目 |
适用 带宽 mm |
冷却方式 |
额定悬 挂高度 H mm |
额定高度处 磁感应强度 mT |
励磁功率KW |
驱动电机功率KW |
主 要 尺 寸 mm |
重量 kg |
|
|
A×B×C |
|||||||||
|
RCDD-6 |
T1 |
650 |
自然冷却 |
200 |
90 |
3 |
1.5 |
2400×1150×738 |
1210 |
|
T2 |
120 |
4.5 |
2.2 |
2600×1150×752 |
1460 |
||||
|
T3 |
150 |
7.2 |
2.2 |
2800×1180×780 |
2010 |
||||
|
RCDD-8 |
T1 |
800 |
250 |
90 |
5 |
2.2 |
2710×1253×752 |
2040 |
|
|
T2 |
120 |
6.5 |
2.2 |
2710×1253×782 |
2430 |
||||
|
T3 |
150 |
10.0 |
3.0 |
2710×1253×833 |
2900 |
||||
|
RCDD-10 |
T1 |
1000 |
300 |
90 |
7.0 |
3.0 |
3000×1550×833 |
3100 |
|
|
T2 |
120 |
8.0 |
3.0 |
3000×1550×862 |
3760 |
||||
|
T3 |
150 |
12.0 |
4.0 |
3000×1550×898 |
4230 |
||||
|
RCDD-12 |
T1 |
1200 |
350 |
90 |
9.0 |
4.0 |
3450×1713×898 |
4060 |
|
|
T2 |
120 |
12.0 |
4.0 |
3450×1713×925 |
5070 |
||||
|
T3 |
150 |
18 |
5.5 |
3450×1713×1080 |
6080 |
||||
|
RCDD-14 |
T1 |
1400 |
400 |
90 |
10.0 |
4.0 |
3850×1972×1030 |
5430 |
|
|
T2 |
120 |
12 |
5.5 |
3850×1972×1060 |
7020 |
||||
|
T3 |
150 |
19 |
5.5 |
3850×1972×1110 |
8050 |
||||
|
型号 参数 项目 |
适用 带宽 mm |
冷却方式 |
额定悬 挂高度 H mm |
额定高度处 磁感应强度 mT |
励磁功率KW |
驱动电机功率KW |
主 要 尺 寸 mm |
重量 kg |
|
|
A×B×C |
|||||||||
|
RCDD-16 |
T1 |
1600 |
自然冷却 |
450 |
90 |
15.6 |
5.5 |
4070×2143×1180 |
7030 |
|
T2 |
120 |
16.5 |
5.5 |
4070×2143×1230 |
8250 |
||||
|
T3 |
150 |
24 |
7.5 |
4070×2143×1270 |
10400 |
||||
|
RCDD-18 |
T1 |
1800 |
500 |
90 |
16.5 |
7.5 |
4550×2420×1290 |
9275 |
|
|
T2 |
120 |
24.0 |
7.5 |
4550×2420×1350 |
10725 |
||||
|
T3 |
150 |
26.0 |
11.0 |
4550×2420×1430 |
12425 |
||||
|
RCDD-20 |
T1 |
2000 |
550 |
90 |
21.5 |
7.5 |
5020×2670×1380 |
11400 |
|
|
T2 |
120 |
24.0 |
11.0 |
5020×2670×1430 |
14100 |
||||
|
T3 |
150 |
28.0 |
11.0 |
5020×2670×1470 |
16900 |
||||
|
RCDD-22 |
T1 |
2200 |
600 |
90 |
24.0 |
11.0 |
5200×2820×1420 |
14900 |
|
|
T2 |
120 |
28.5 |
11.0 |
5200×2820×1470 |
16400 |
||||
|
T3 |
150 |
38 |
15.0 |
5200×2820×1520 |
20900 |
||||
|
RCDD-24 |
T1 |
2400 |
650 |
90 |
30.0 |
15.0 |
5400×3120×1440 |
17200 |
|
|
T2 |
120 |
40 |
15.0 |
5400×3120×1490 |
20200 |
||||
|
T3 |
150 |
46 |
15.0 |
5400×3120×1540 |
24200 |
||||

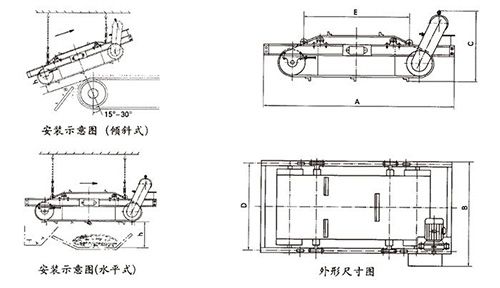

示意图：
