中型撬毛台车，多自由度臂架设计，同时具备撬毛、铲斗功能，可辅助铲运机安全回收采场内部的残矿。
技术特点
- 辅助出矿
配备破碎锤及铲斗功能，通过液压破碎锤及铲斗对采场内部堆积的残矿进行冲击、破碎和平场预处理，配合铲运机的铲装出矿，回收剩余矿石。
- 远程遥控作业
可通过视频遥控方式远程对采空区边帮的浮石进行清理，为有效采矿提供安全保障。

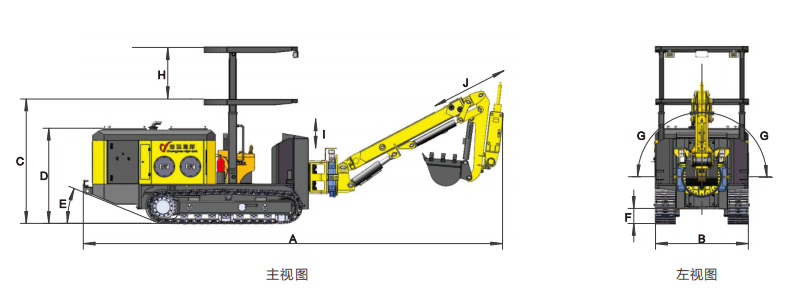

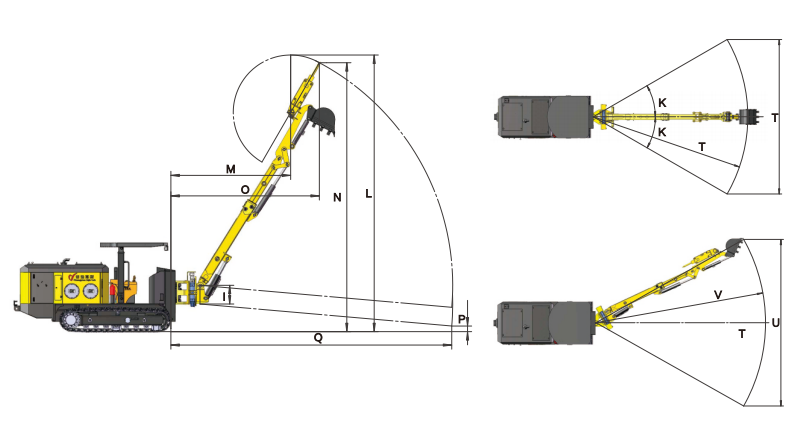

外形尺寸
| A(mm) | B(mm) | C(mm) | D(mm) | E(°) | F(mm) | H(mm) | G(°) | K(°) | J(mm) | I(mm) |
| 7356 | 1600 | 2142 | 1615 | 22 | 259 | 900 | 90 | 30 | 950 | 450 |
| L(mm) | M(mm) | N(mm) | O(mm) | P(mm) | Q(mm) | R(mm) | S(mm) | T(mm) | U(mm) | V(mm) |
| 6658 | 2880 | 6470 | 3570 | 135 | 6752 | 2990 | 6665 | 6060 | 6368 | 6478 |
性能参数
| 项目 | 单位 | 数值 | |
| 整机参数 | 质量 | t | 10.5 |
| 工作装置 | 冲击能量 | J | 300 |
| 钎杆直径 | mm | 53 | |
| 冲击频率 | Hz | 10~18 | |
| 工作压力 | Bar | 90~120 | |
| 工作流量 | L/min | 25~50 | |
| 噪声 | dB(A) | ≤125 | |
| 最大撬毛高度 | mm | 6658 | |
| 铲斗容量 | L | 115 | |
| 最远平场距离 | MM | 6478 | |
| 行走参数 | 最小离地间隙 | mm | 259 |
| 爬坡能力 | ° | 22 | |
| 柴油机功率 | kw | 103 | |
| 额定电压 | V | AC380/50Hz | |
| 行走速度/前进挡 | km/h | I档1.5±0.2、 Ⅱ档:3±0.2 | |
| 行走速度/后退挡 | km/h | I档1.5±0.2、 Ⅱ档:3±0.2 | |
| 液压系统 | 系统额定压力 | MPa | 17 |
| 系统最高压力 | MPa | 20 | |
| 液压油箱有效容积 | L | 260 | |
